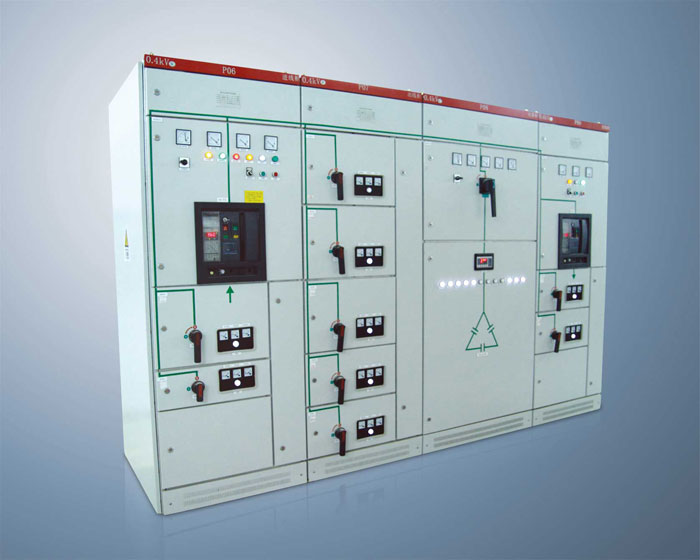

GCK/GCL 系列低壓抽出式成套開關設備 GCK/GCL 系列低壓抽出式成套開關設備是我公司收集國內外同類產品的優點，設計制造的。產品已通過中國強制性產品（3C）認證，符合IEC60439-1、GB7251.1、JB/T9661等標準。產品適用于發電廠、變電站、高層樓宇、劇院、醫院、體育場、機場、港口和工礦企業等低壓配電系統中作受電、饋電及動力控制之用。 序 號 項目名稱 單 位 參 數 1 主電路額定絕緣電壓（AC） V 660 2 主電路額定工作電壓（AC） V 380 3 額定頻率 Hz 50 4 母線額定 工作電流 主母線 A 1000～2500 2500～2500 配電母線 630～1000 630～2000 5 額定短時 耐受電流 主母線 kA/1s 50 80 配電母線 30 50 6 額定峰值 耐受電流 主母線 kA 105 176 配電母線 63 105 7 外殼防護等級 IP30、IP40 H（高）mm W（寬）mm D（深）mm 備注 2200 800 800 受電 1000 1000 1000 1200 1000 600 800 動力或控制 1000
LOW-VOL TAGE WITHDRAWABLE SWITCHGEARLOW-VOL TAGE WITHDRAWABLE SWITCHGEAR
Environmental Condictions
使用環境
Main Technical Parameters
主要技術參數
Model Description
產品型號說明
Characteristics of the product structure
產品結構特點
1、基本結構 / THE BASIC STRUCTURE
a. 開關柜為組合式結構，基本骨架由2mm冷鋼板彎制成C形型材組裝而成。型材及必要的支撐件通過自攻螺釘或六角螺栓堅固連接成柜架，安裝模數為E=25mm。柜架全部零件均¾¬鍍鋅或噴涂處理，根據方案需要在柜架上配置相應的隔板、安裝板、封板、頂蓋以及門組成一臺完整的柜體。
柜體尺寸見下表：

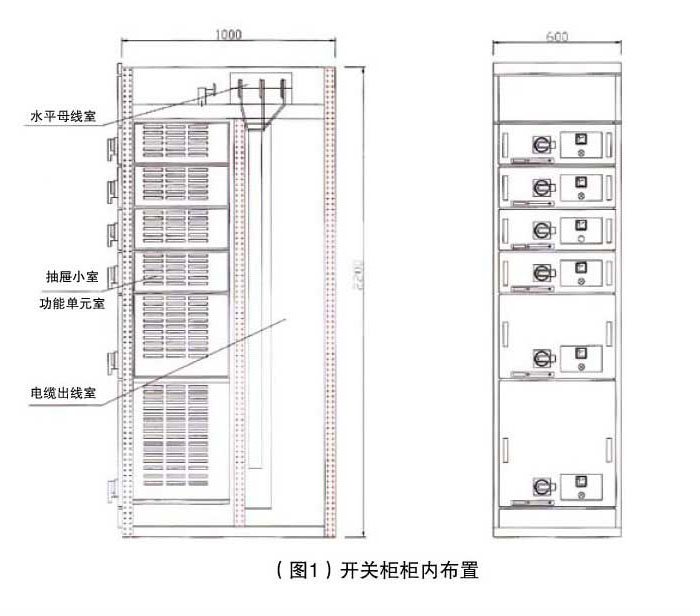

b. 柜體分隔為三個室。柜架頂部為水平母線室，水平母線室下、前部為功能單元室，后部為垂直母線室和電纜室（見圖1）。電器元件安裝在功能單元中，電流630A及以下的抽屜功能單元通過特制的格柵式進線罩與垂直母線連接，既提高了接觸的可靠性，又保證了防護等級。上下層功能單元之間有金屬板隔離。
開關柜柜內布置
2、產品特點 / FEATURES
a. 開關柜結構緊湊，以較小的空間容納較多的開關功能單元。抽屜功能單元高度為200mm、300mm、
400mm、500mm、600mm五種，累計高度為1800mm。每臺MCC柜最多可放置18個功能單元。
結構件通用性強，組裝靈活。
b. 多數功能單元可裝3極開關也可裝4極開關。
c. 各種功能單元的機械聯鎖機構可靠，保護度高。

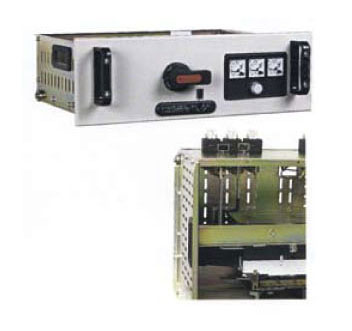

d. 抽出式功能單元的推進機構采用仿螺旋推進機構，
抽屜在保證了防護等級的前提下，推進過程中實現
了三位置顯示和機械聯鎖，分離、試驗、連接三位
置明確且均可定位。
e. 頂蓋可全部打開，安裝柜頂母線非常方便。
f. 電路方案組合靈活，可方便組裝成動力中心、電動
機控制中心、計量、照明及無動力功率補償?shù)瘸商组_
關設備和控制設備。
3、母線系統/BUS SYSTEM
a. 水平母線安裝在柜頂?shù)哪妇�隔室中。
b. 相母線由1～4根ͬ排并聯組成，ͬ排截面按母線額定電流選擇。
c. 控制柜的垂直母線安裝在由金屬冷軋板或透明阻燃材料做成的垂直母線室內。垂直母線室在柜的
左部，既有效防止了觸電及電弧故障傷人，又方便維護監察。垂直母線通過特殊聯接件與水平母
線聯接。
d. 保護母線平行地安裝在設備后下部并貫穿設備全長，分支形式的保護母線垂直安裝在電纜室中。
當中性母線兼有保護母線作用時，即成為PEN線，此時柜底部不另設置保護母線。
Installation,Commissioning and Use
安裝、調試及使用
產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原¬因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱?chǎng)所。

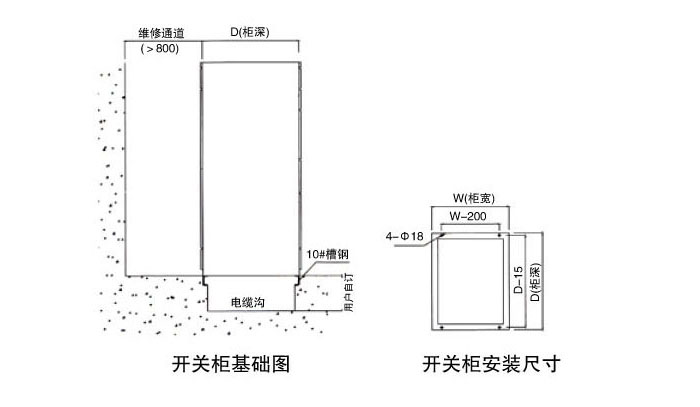

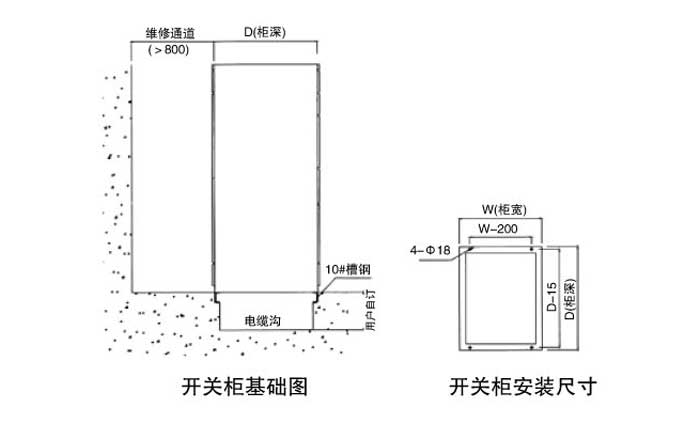

1、產品的安裝按開關柜安裝基礎示意圖進行（見下圖）主母線安裝時應將搭接面修理平整，處理干凈，涂上導電膏或采取其它措施，然后用螺栓緊固。
2、產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗：
●檢查柜面漆或其它覆蓋材料（如噴塑）有否損壞，柜內是否干燥清潔。
●電器元件的操作機構是否靈活，是否有卡滯或操作力過大現象。
●主要電器的主輔觸頭的通斷是否可靠、準確。
●抽屜或抽出式機構抽À¬靈活、輕便、無卡阻和碰撞現象。
●抽屜或抽出式機構的動、靜觸頭的中心線應該一致、觸頭接觸應緊密。主、輔觸頭的插入深度應符合要求。
●機械聯鎖裝置及電氣聯鎖裝置應動作正確，閉鎖或解除均應可靠。
●相同規格的抽屜應能方便地互換，無卡阻和碰撞現象。抽屜與柜體間的接地應良好。
●儀表的刻度整定、互感器的變比及極性應正確無誤。
●熔斷器的熔芯規格應符合工程設計的要求。
●各種繼電器及保護的整定應正確，動作可靠。
●用至少500V兆歐表測量絕緣電阻值不得低于1MΩ。
●各母線的連接良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。
3、使用注意事項
●裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。當需要靠墻安裝時，請咨詢我公司技術部門，并在定貨技術Ь議中說明。
●空氣斷路器、塑殼斷路器¾¬過多次分合，特別是經¬過短路分合后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。
●經過安裝和維修后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀態，以確保本裝置良好的功能分隔性，防止事故時出現故障擴大。

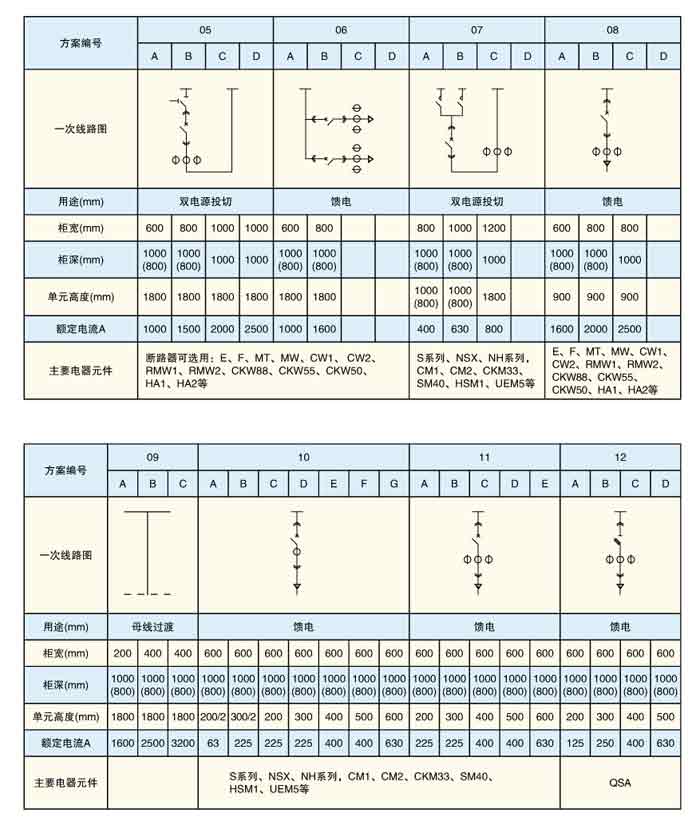

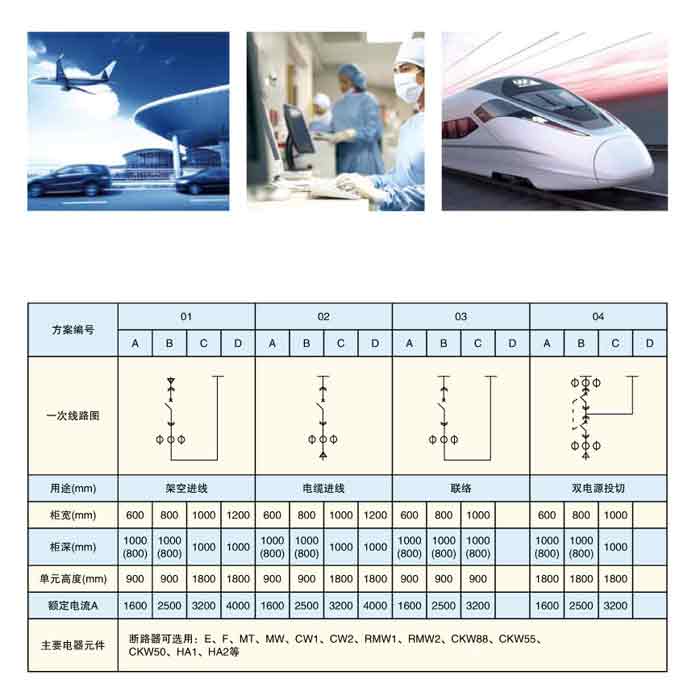

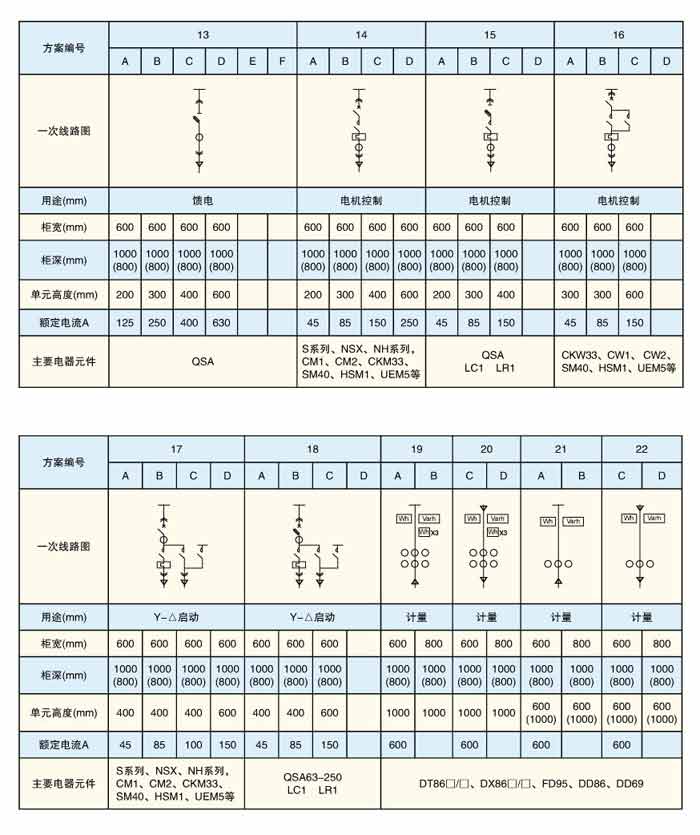

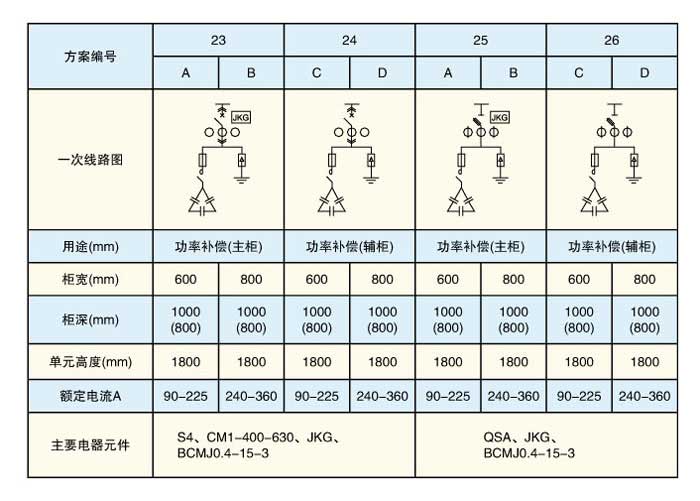

Main Circuit Program
主電路方案
Ordering Information
訂貨須知
a 用戶訂貨時應注明產品型號、名稱、數量
b 開關柜的排列圖，一、二次線路圖，主電器元件的型號及參數
c 如客戶有其它要求時請?jiān)谟嗀洉r(shí)提出
