GGD型交流低壓配電設備

AC LOW UOLTAGE DIATRIBUTION EQUIPMENT

GGD型交流低壓配電設備是根據能源部主管部門，廣大電力用戶及設計部門的要求，本著安全、經­濟、合理、可靠的原­則而設計的新型低壓配電柜。本柜適用于發電廠、變電站、廠礦企業等電力用戶需要的交流頻率50Hz，額定工作電壓380V、額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用，可作固定式低壓成套開關設備的更新?lián)Q代產品。

產品已通過中國強制性（3C）認證，符合IEC60439-1、GB7251.1 JB/T5877等標準。

Environmental Condictions

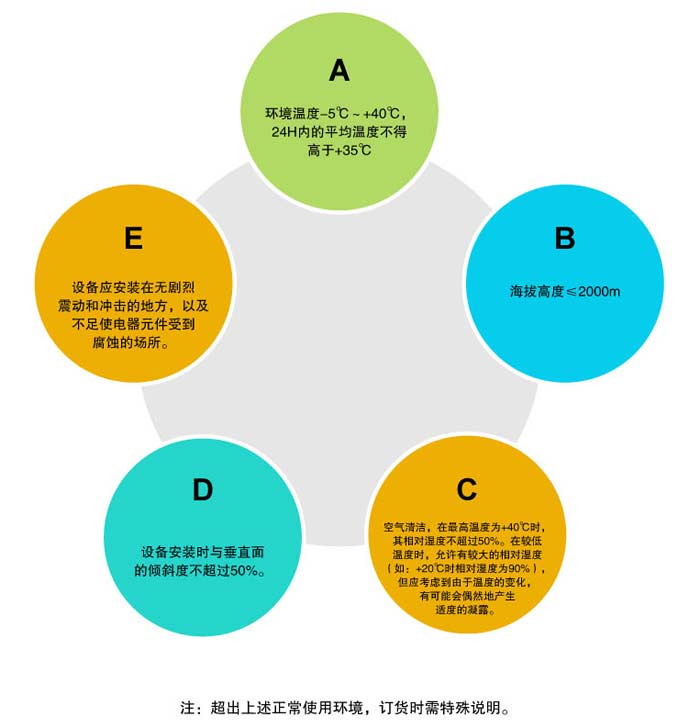

使用環境

Main Technical Parameters

主要技術參數

Model Description

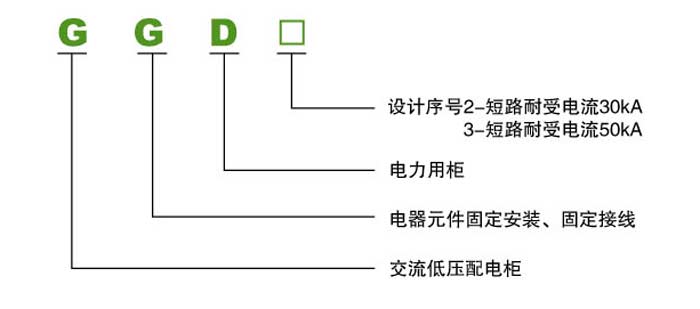

產品型號說明

1、基本結構 / THE BASIC STRUCTURE

a 開關柜為組合式結構，基本骨架由2mm厚的“C”形型材組裝而成。型材及必要的支撐件通過自攻螺釘或六角螺栓緊固連接成柜架，其上備有模數為25mm的安裝孔。根據不同主電路的需要，配置相應的支撐件、安裝件、側板、頂蓋和柜門。

b 水平母線布置在柜架上部的后區，前區則安裝各種儀表。中性導體和接地保護導體分別安裝在柜架下部的前側和后側。水平母線下方安裝主開關和其它元件。

c 柜體正面的下部，后門的下部和上部，以及柜頂部均有加裝鋼絲網板的通風孔，以利散熱。

d 柜體頂蓋可以拆卸，在現場安裝，調整水平母排非常方便。

e 水平母線采用高性能材料制成的專用母線夾可固定于柜體上部，機械強度和絕緣強度高，能承受較大的短路強度。

f  柜架全部零部件采用鍍鋅。

g 配電柜柜門采用特制的鉸鏈與柜架相連接，柜內安裝結構件全部鍍鋅，并直接與柜架連接；具有金屬外殼的電器元件采用單獨接地導線同柜架連接。這些措施構成完整的接地保護電路，保證了保護電路的電連續性。

Installation, Commissioning and Use

安裝、調試及使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題及時通知有關部門查找Ô­因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊��?/SPAN>

1、產品的安裝 / PRODUCT INSTALLATION

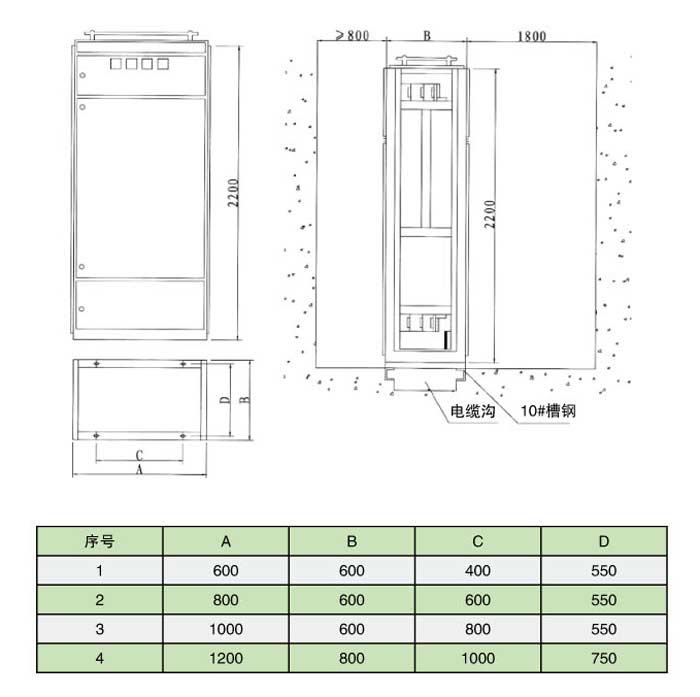

產品的安裝按開關柜安裝基礎示意圖進行（見圖）。主母線安裝時應將搭接面修理平整，處理干凈，涂上導電膏或采取其它措施，然后用螺栓緊固。

2、檢查與試驗 / INSPECTION AND TEST

產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗：

a  檢查柜面漆或其它覆蓋材料（如噴塑）是否損壞，柜內是否干燥清潔。

b  電器元件的操作機構是否靈活，是否有卡滯或操作力過大現象。

c  主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。

d  儀表的刻度整定、互感器的變化及極性應正確無誤。

e  熔斷器的熔芯規格應符合工程設計的要求。

f   各種繼電器及保護的整定應正確，動作可靠。

g  各母線的連接良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。

h  用至少500V兆歐表測量絕緣電阻值不得低于1MΩ。

3、使用注意事項 / CAUTIONS

a  裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。當需要靠墻安裝時，請咨詢我公司技術部門，并在定貨技術Э議中說明。

b  空氣斷路器¾­多次合、分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。

Ordering Information

訂貨須知

a  用戶訂貨時應注明產品型號、名稱、數量

b  開關柜的排列圖，一、二次線路圖，主電器元件的型號及參數

c 如客戶有其它要求時請?jiān)谟嗀洉r(shí)提出

Main Circuit Program

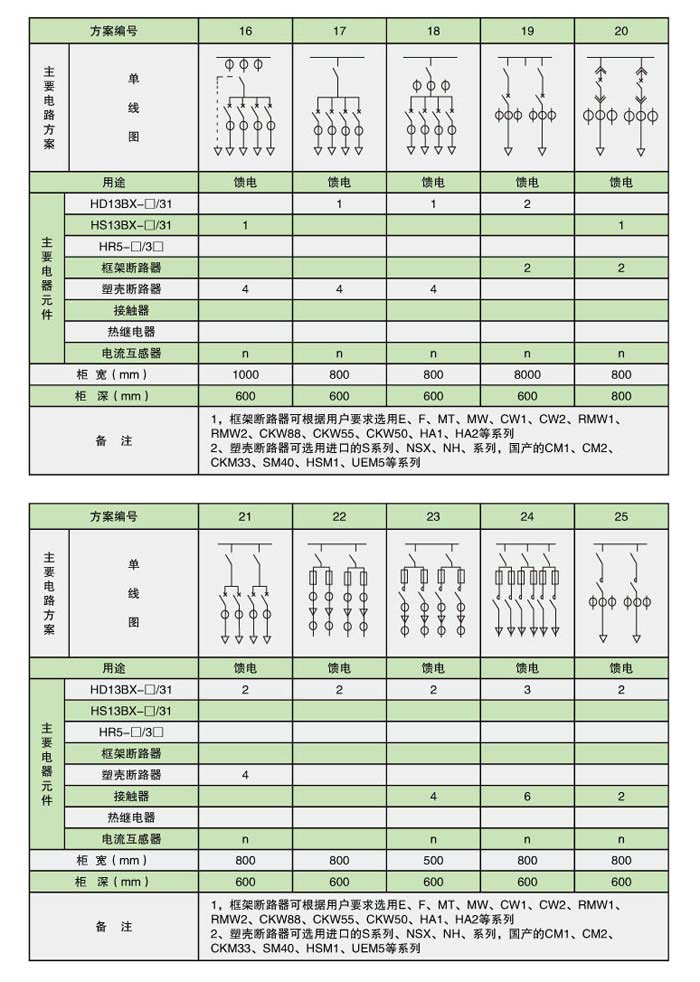

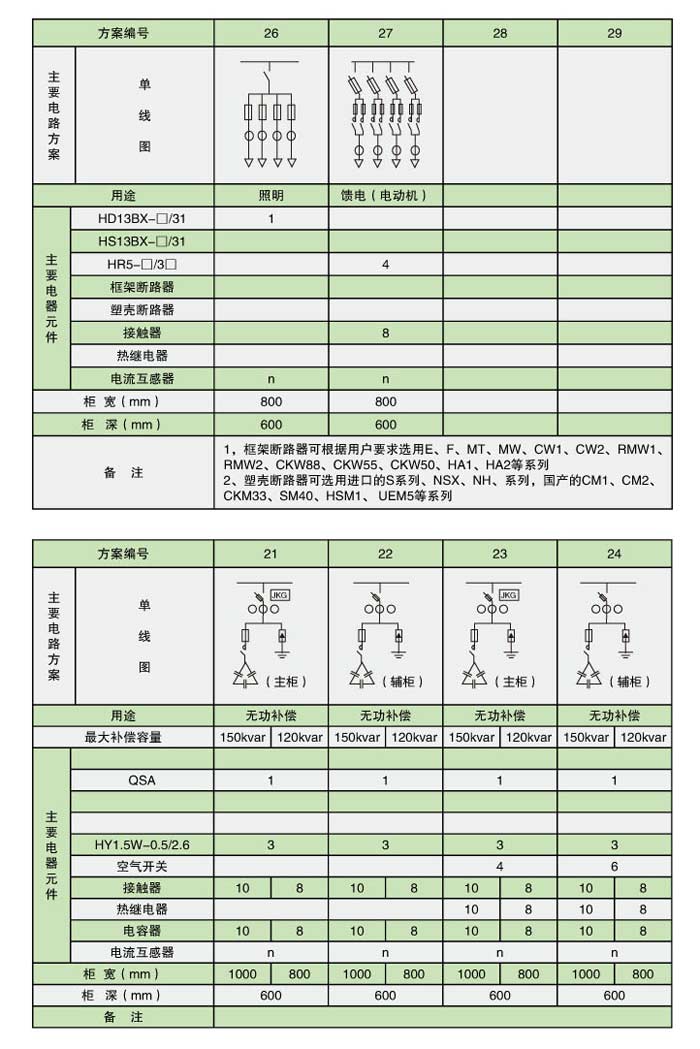

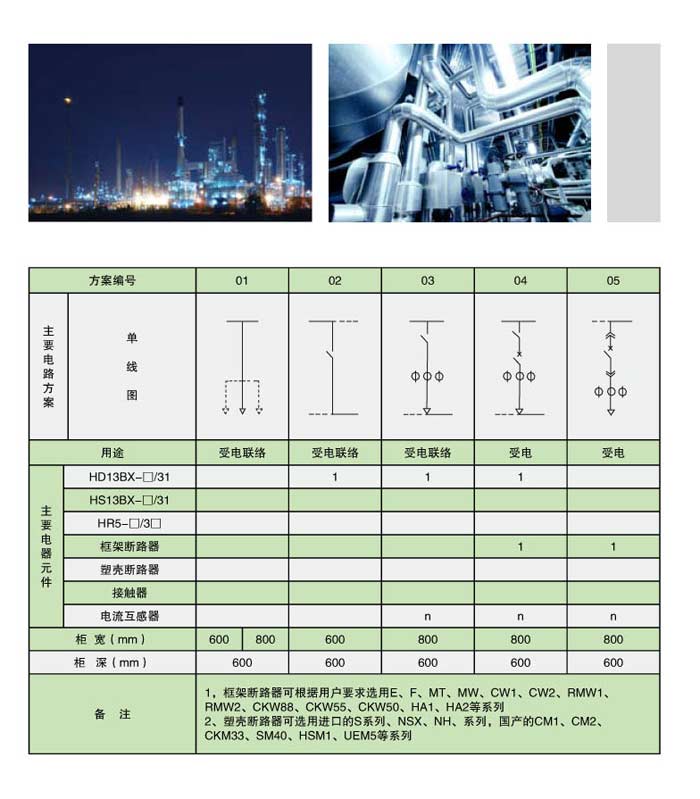

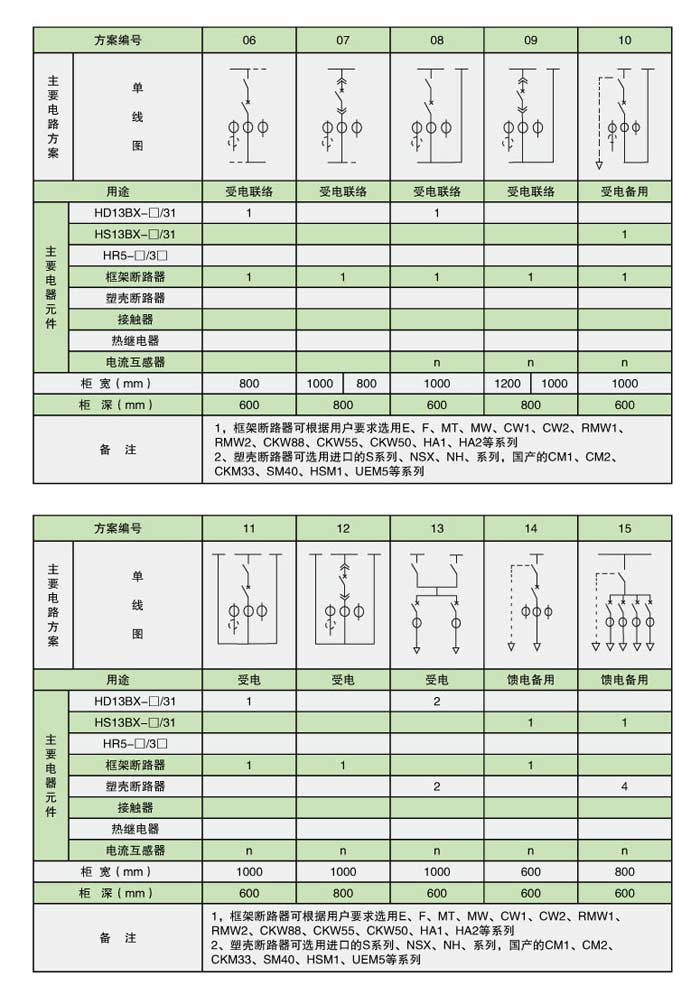

主電路方案
