KYN28-12（Z）

鎧裝移開式交流金屬封閉開關設備

ARMORED REMOUE AC METAL-ENCLOSED SWITCHGEAR

KYN28-12(Z)鎧裝移開式交流金屬封閉開關設備（以下簡稱開關柜）適用于三相交流50Hz、3.6~12kV單母線分段系統的成套配電裝置，作為接受和分配網絡電能、并對電路實行控制、保護及監測，廣泛應用于電力、冶金、石化、城建等行業中。

本開關柜滿足IEC298、GB3906、DL/T404等標準的有關要求，并具有完善的“五防”功能。本開關柜可配置VD4、3AH、EV12、VB2、VS1（ZN63A）、VDS（ZN63C）、ZN18（VK）等斷路器。

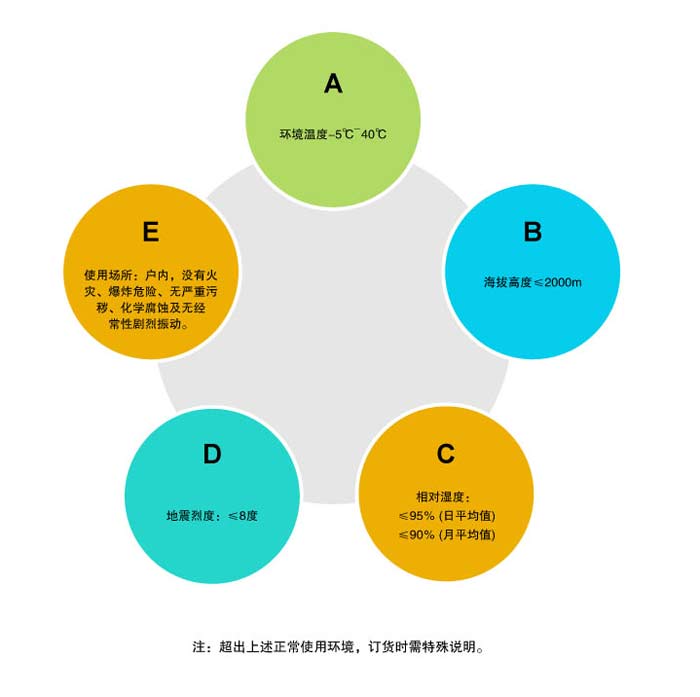

Environmental Condictions

使用環境

Main Technical Parameters

主要技術參數

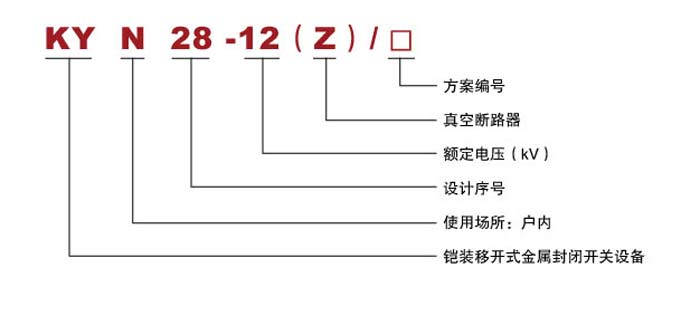

Model Description

產品型號說明

Characteristics of the Product Structure

產品結構特點

1、基本結構 / THE BASIC STRUCTURE

a  本開關柜主要由柜體和可移開部件（簡稱手車）兩部分組成，外殼防護等級為IP4X，各隔室的防護等級為

    IP2X，具有架空進出線、電纜進出線及其它功能方案。開關柜的安裝調試及維護可在正面進行，故可柜前

    或柜后安裝。

b  外形尺寸及重量見列表、圖1。

本開關柜采用敷鋁鋅板，CNC機床加工，采用多重折邊，外形美觀、高精度、高強度、耐腐蝕、抗氧化。

2、手車 / HANOCART

a  根據用途不同手車分斷路器手車、電壓互感器手車、計量手車、隔離手車，同規格的手車可以自由互換。

    手車在柜體內有試驗（隔離）位置和工作位置，每一位置都分別有定位裝置，以保證聯鎖可靠。手車需

    要移出柜體時，用一只專用轉運車，就可以方便取出，進行各種檢查、維護。

b  斷路器手車用轉運車推入柜體后，首先定位于試驗（隔離）位置，手車與柜體鎖定后，才能搖動推進機構，

    將手車推向工作位置。

3、隔室 / COMPRATMENT

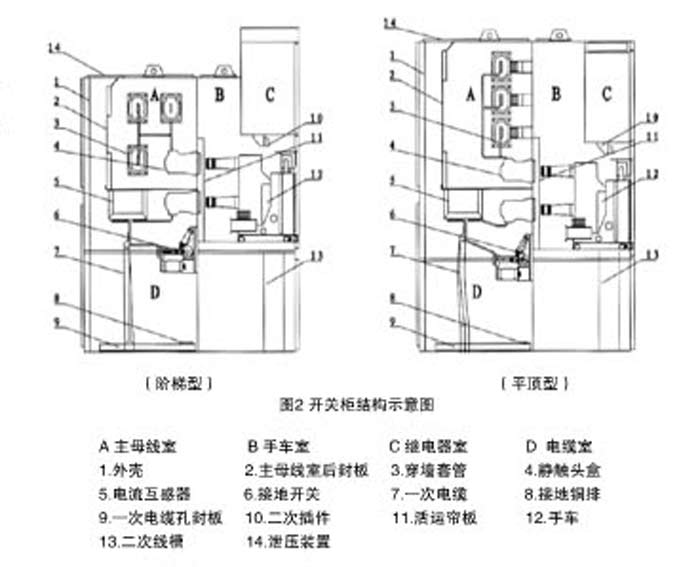

a  開關柜按照柜內主要功能元件分為手車室、主母線室、電纜室和繼電器室（見圖2）。

b  手車室

    手車底部兩側沒有導軌，以鎖定手車底盤并供手車在試驗（隔離）位置和工作位置間移動。隔室內觸頭

    盒安裝板前端設有活動簾板，當手車從試驗（隔離）位置移向工作位置時活動簾板自動打開，當反向移

    動時則自動閉合，形成有效的防護隔離。上下簾板獨立運動，并可以分別鎖定，檢修時，可鎖定另一側

    的活門，從而保障檢修、維護人員安全。

c  主母線室

    主母線室內安裝三相矩形Í­母線。各個開關柜的主母線室¾­套管連通，如出現內部

故障電弧時，能有效把事故限制在隔室內而不向其它柜蔓延。

d  電纜室

電纜室空間較大,電纜安裝高度大于700mm,可裝多根電纜。電纜室內根據主回路

方案的需要，可以安裝電流互感器、接地開關、避雷器等。開關柜底板上開設有

主電纜進出孔及可拆卸封板，方便施工和維護。

e  繼電器室

繼電器室用于安裝繼電保護、控制等二次元件。

4、防止誤操作聯鎖裝置 / INTERLOCK DEUICE TO PREUENT THE MISOPERATION

a  開關設備內裝有安全可靠的聯鎖裝置，完全滿足“五防”的要求。

b  儀表門上裝有提示性的按鈕或者KK型轉換開關，以防止誤合、誤分斷路器；

c  斷路器手車在試驗（隔離）位置或工作位置時，斷路器才能進行合分操作，斷路器合閘時，手車的推進

   機構無法操作，防止了帶負荷推À­斷路器；

d 僅當接地開關、斷路器同時處在分閘狀態時，手車才能移至工作位置；

e 斷路器退出到試驗位置或移出柜體后，接地開關才能合閘；

f  接地開關處于分閘狀態時，后門（或后封板）無法打開，防止了識入帶電間隔；

g 斷路器手車在工作位置時，二次插頭被鎖定不能拔出；

h 各柜間可根據需求設置電氣或機械聯鎖。

5、泄壓裝置 / PRESSURE RELIEF DEUICES

在手車室、主母線室和電纜室的上方均設有泄壓裝置。當室內發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，頂部裝備的泄壓金屬板被自動打開，釋放壓力和排泄氣體，以確保人員和開關柜的安全。

6、接地裝置 / GROUNDING DEUICES

在電纜室內單獨設有接地Í­排，此排貫穿相鄰各柜，并與柜良好接觸，使整組柜處于良好接地狀態之中，確保運行操作人員觸及柜體時的安全。

Installation and Commissioning

安裝、調試及使用

開關設備應該安裝在干燥、整潔、空氣流通的配電室內。安裝時要求配電室內開關柜的基礎框架及地坪已竣工驗收，且配電室內的門窗裝修及室內照明通風工程應基本完成。

1、產品的安裝 / THE INSTALLATION OF THE PRODUCT

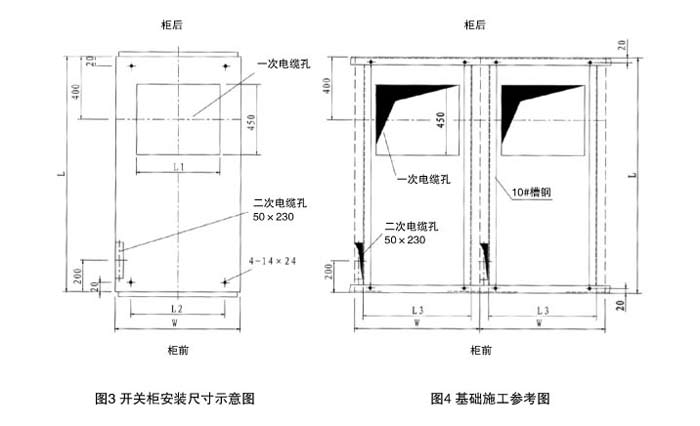

a   開關柜的基礎尺寸及安裝尺寸（見圖3、圖4）。

b  開關柜單列時，柜前走廊以大于2.5米為宜，雙列布置時，柜間操作走廊以大于3米為宜。

c  開關設備在運輸過程中，應使用特定的運輸工具如吊車或叉車，嚴禁使用滾筒撬棍，且嚴禁將斷路器手車

    推入柜體一起搬運，手車只有在柜體安裝好以后再推入相應的隔室。

d  開關柜的安裝步驟建議如下：

    ●卸下母線室后封板。                   ●卸下一次電纜封板。               ●卸下二次電纜槽蓋板。

●此時可以一臺一臺的順序組合開關柜，如果一排開關柜的數量超過10臺，建議從中間向兩側組合。開關柜

在垂直和水平兩方向的安裝不平度，要求不大于2mm。

    ●開關柜組合好后，可用M12螺栓將開關柜與基礎連接，也可以使用焊接的方式將開關柜與基礎連接在一起。

e  檢查主母線套管是否完好，擦干凈母線接觸面，涂上導電膏后，將母線穿入主母線套管。主母線的安裝最好與

開關柜的拼裝工作交替進行，避免整排柜拼裝完成后穿裝主母線困難。

f   開關柜安裝好后，用連接件將各柜的主接地線連接好。

2、使用與維護 / USE AND MAINTENANCE

開關柜在使用前，應當清理設備內外，檢查各部件的緊固件有無松動，檢查各種電器設備的接線有無脫落，將小車在開關柜內試推À­，對斷路器進行合分操作，觀察有無異常，檢查聯鎖機構是否正確，進行規程要求的各項試驗。

3、操作規程 / OPERATION PROCEDURE

a  用轉運車將手車推入柜體并鎖定，移開轉運車

b 手車在柜內操作

    ●先關后門（或封后板）。關前下門，若有接地開關，分接地開關。

    ●插二次插件，接通二次電源，此時可在主回路未接通的情況下對手車進行電氣操作試驗。

    ●由試驗位置到工作位置

    確認斷路器處于分閘狀態后，將手車推進搖把插入操作孔，順時針轉動搖把，當聽到“噠”的一聲，搖把

    搖不動時取下?lián)u把，手車在工作位置定位。此時，一次隔離插頭插合到位，可對斷路器進行合分操作。

    由工作位置到試驗位置

    ●確認斷路器處于分閘狀態，然后插入搖把逆時針轉動搖把，當聽到“噠”的一聲，搖把搖不動時取下?lián)u

    把，手車回到試驗位置。此時，主回路已完全斷開，金屬活動簾板關閉，可操作接地開關。

c  若準備從柜中取出手車，先確認手車處于試驗位置且分閘狀態，然后打開柜門，把轉運車與柜體鎖住，拔

    出二次插件并扣鎖在手車上，將手車解鎖后À­出柜外鎖定在轉運車上。

d  完成各項檢查、試驗后，如正常，則可按操作規程將手車移至工作位置，通電運行。

e  開關柜在正常運行后，應對運行情況如實記錄，并按斷路器、操作機構及其它元件各自的要求做好定期的

維護保養工作。如發現異常應及時找出原因加以排除或通知制造廠會同處理。

4、運輸與存放 / TRANSPORT AND STORAGE

a  開關柜在運輸與存放過程中應注意以下幾點

    ●不許傾·­，倒置和遭受劇烈震動，防止靠近火源

 ●應防止淋雨，以免產品受潮

 ●不得隨意拆卸電器產品及零部件

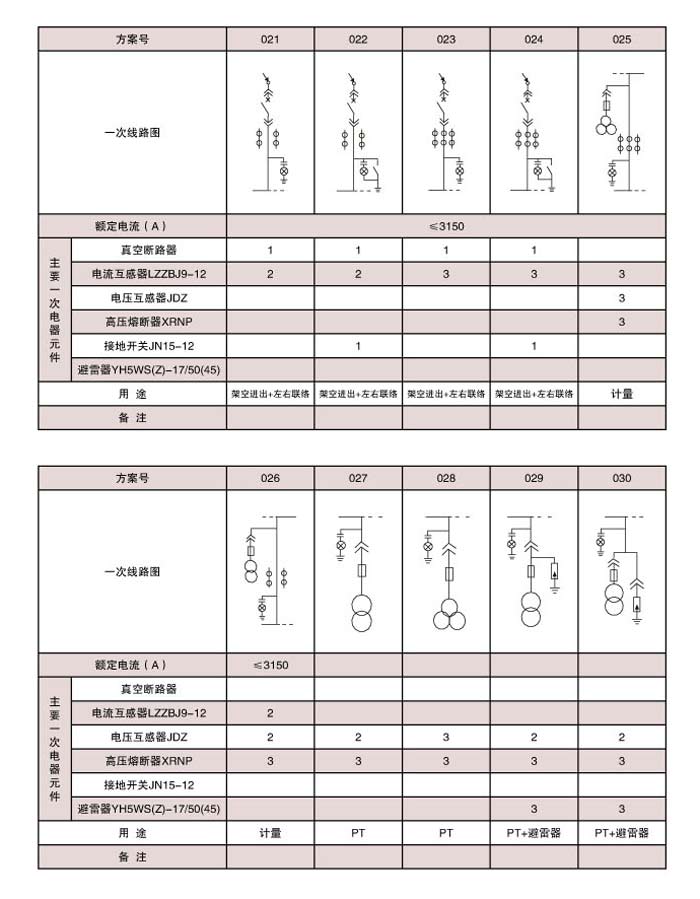

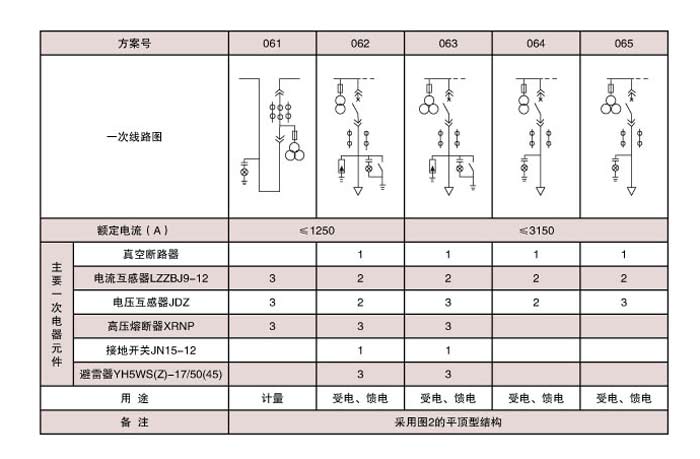

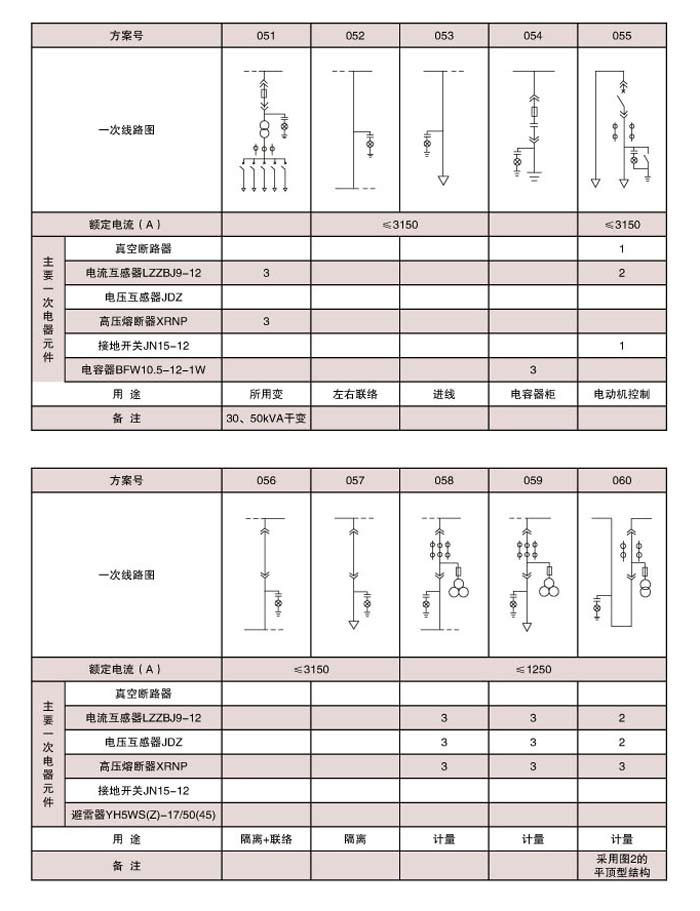

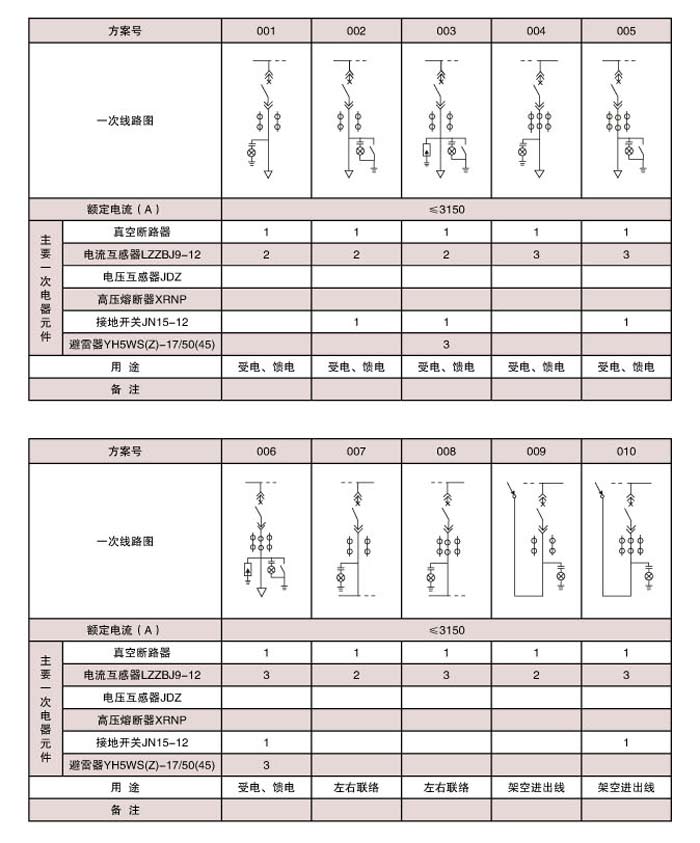

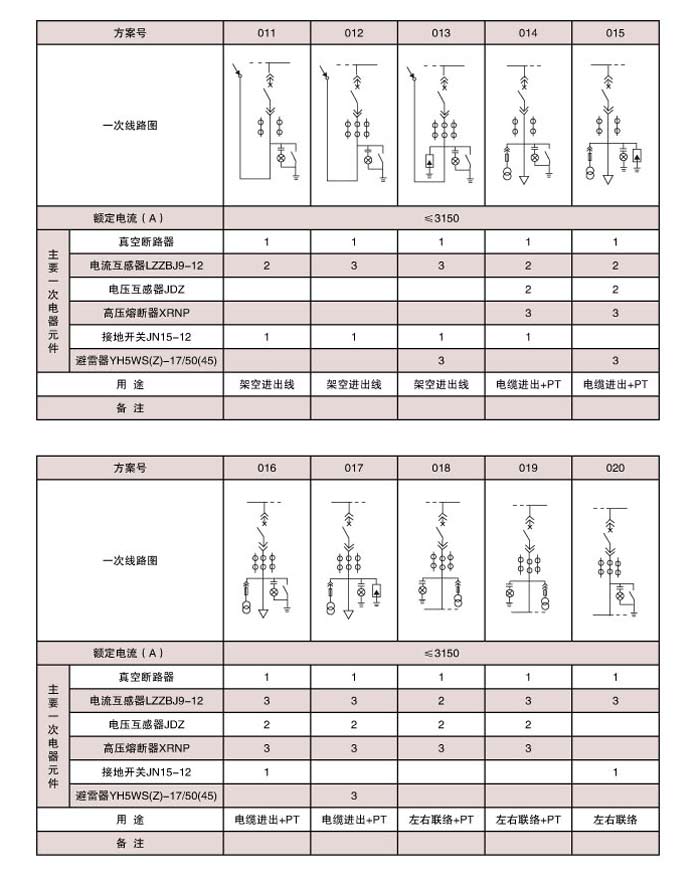

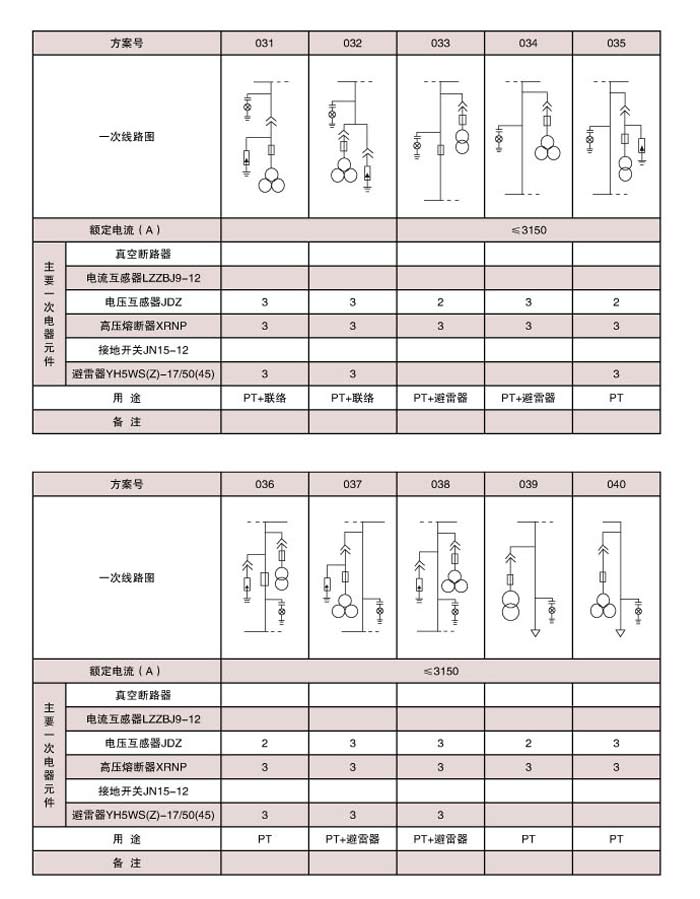

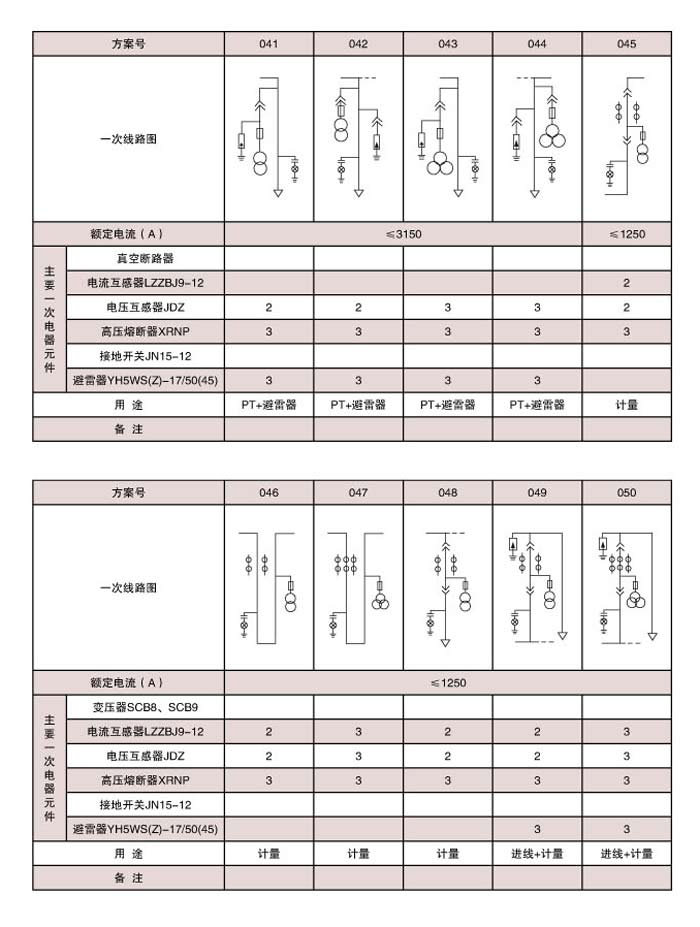

Ordering Information

訂貨須知

a  用戶訂貨時應注明產品型號、名稱、數量

b  開關柜的排列圖，一、二次線路圖，主電器元件的型號及參數

c  如客戶有其它要求時請在訂貨時提出
